Особенности ремонта кузовов моделей 2111 и 2112 - Заднее сиденье

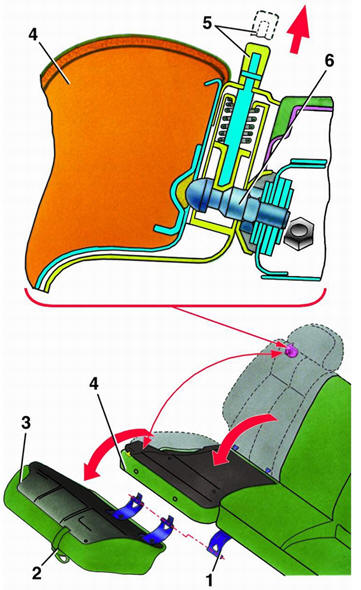

Заднее сиденье
1 – петля;
2 – ремень;
3 – подушка;
4 – спинка;
5 – рукоятка замка спинки;
6 – фиксатор замкa
Заднее сиденье автомобилей ВАЗ–2111 и ВАЗ–2112 выполнено из двух частей:
правая
часть представляет собой складывающееся одноместное сиденье, левая часть –
складывающееся двухместное. Сложив левую или правую часть сиденья, можно
значительно увеличить объем багажного отделения.
Для складывания сиденья потяните за ремень 2 и поднимите подушку 3 в
вертикальное
положение. Снимите подголовники, вытяните вверх рукоятку 5 и расфиксируйте замок
крепления спинки 4. Опустите спинку горизонтально.
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте задние двери.
2. Снимите задние подголовники.
3. Поднимите подушки в вертикальное положение.
4. Отверните болты крепления неподвижных петель спинок и выньте спинки.
5. Отверните болты крепления неподвижных петель подушек и снимите подушки.
6. Установите сиденье в обратном порядке.
