Моторедуктор корректора света фарChevrolet Niva / Электрооборудование / Моторедуктор корректора света фар
Коррекция фар производится моторедуктором, установленным внутри блок-фары.

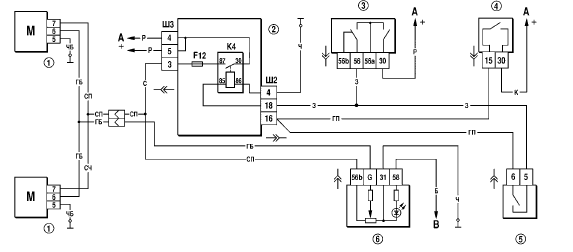

Схема включения моторедукторов корректоров фар показана на рис. 7-29.
Моторедукторы 1
управляются регулятором коррекции света фар, расположенным на панели приборов.
Конструкция моторедуктора неразборная и в случае неисправности он заменяется целиком.
Рис. 7-29. Схема включения корректоров света фар:
1 – моторедуктор корректора света фары;
2 – монтажный блок;
3 – переключатель света фар;
4 – выключатель зажигания;
5 – переключатель наружного освещения;
6 – регулятор коррекции света фар;
К4 – реле включения ближнего света фар;
А – к источникам питания;
B – к регулятору освещения приборов.
