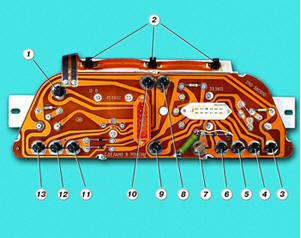

Расположение ламп в комбинации приборов (обратная сторона)

1 – контрольная лампа резерва топлива; 2 – лампы подсветки комбинации приборов; 3 – контрольная лампа включения габаритного огня; 4 – резервная контрольная лампа; 5 – контрольная лампа недастаточного давления масла; 6 – контрольная лампа включения стояночного тормоза; 7 – контрольная лампа заряда аккумуляторной батареи; 8 – контрольная лампа включения левого указателя поворота; 9 – контрольная лампа «CHECK ENGINE»; 10 – контрольная лампа включения правого указателя поворота; 11 – контрольная лампа сигнализации аварийного состояния рабочей тормозной системы;
12 – контрольная лампа включения аварийной сигнализации; 13 – контрольная лампа включения дальнего света фар

Проверка приборов

1 – контакт указателя температуры охлаждающей жидкости; 2 – белая соединительная колодка; 3 – красная соединительная колодка; 4 – контакт указателя уровня топлива

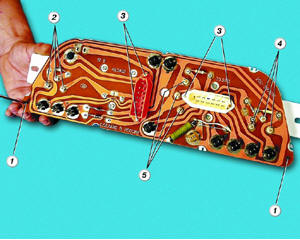

Места крепления монтажной платы к корпусу комбинации приборов

1 – винты крепления платы; 2 – гайки крепления указателя уровня топлива; 3 – винты крепления колодок; 4 – гайки крепления указателя температуры охлаждающей жидкости; 5 – гайки крепления тахометра

Стрелка указателя не отклоняется от начала шкалы независимо от температуры
охлаждающей жидкости.
Отсоедините провод от датчика указателя и соедините его с «массой». Включите зажигание:
– стрелка указателя отклонилась – неисправен датчик (замените); – стрелка указателя не отклоняется – продолжите поиск неисправности. Выньте комбинацию приборов из панели, не отсоединяя от нее колодки. Включите зажигание. Соедините проводом левый контакт 1 указателя температуры (который соединяется с контактом 5 белой колодки): – стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;
– стрелка указателя не отклоняется – замените указатель. Если стрелка нового указателя не отклоняется, повреждение следует искать в комбинации приборов (в монтажной плате или местах пайки колодки к плате). Устраните
неисправность либо замените монтажную плату или комбинацию приборов. Стрелка указателя находится в красной зоне шкалы независимо от температуры охлаждающей жидкости.
Отсоедините провод от датчика указателя. Включите зажигание: – стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените);
– стрелка указателя не отклоняется – проверьте, нет ли замыкания на «массу» провода,
соединяющего датчик с указателем. Если замыкания нет – неисправен указатель (замените).
Для проверки исправности указателя отсоедините от комбинации приборов белую колодку с проводами. Соедините контакт 1 белой колодки 2 на комбинации приборов с
«массой». Соедините контакт 10 белой колодки на комбинации приборов с клеммой «+»
аккумуляторной батареи: – стрелка указателя отклонилась в начало шкалы – указатель исправен; – стрелка указателя не отклоняется – неисправен указатель (замените).
