Комбинация приборов - Особенности конструкцииВАЗ 2110 / Тормозная система / Комбинация приборов - Особенности конструкции

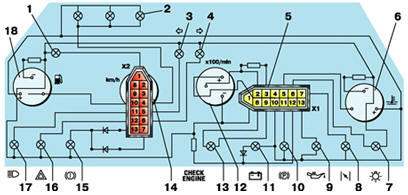

Схема соединений комбинации приборов (вид с обратной стороны)
1 – контрольная лампа резерва топлива;
2 – лампы освещения комбинации приборов;
3 – контрольная лампа правого поворота;
4 – контрольная лампа левого поворота;
5 – колодка штекеров;
6 – указатель температуры охлаждающей жидкости;
7 – контрольная лампа наружного освещения;
8 – контрольная лампа воздушной заслонки карбюратора;
9 – контрольная лампа давления масла;
10 – контрольная лампа стояночного тормоза;
11 – контрольная лампа заряда аккумуляторной батареи;
12 – тахометр;
13 – контрольная лампа «CHECK ENGINE»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.
Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14
Комбинация приборов. Все контрольные приборы автомобиля объединены в
комбинацию приборов. Она включает в себя: электронные спидометр и тахометр,
указатель температуры охлаждающей жидкости, указатель уровня топлива и 12
контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя
винтами.
Соединения комбинации приборов выполнены печатным монтажом на плате из
фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема
соединений комбинации приборов дана на рис. Схема соединений комбинации приборов
(вид с обратной стороны), адреса штекеров – в таблице "Адреса выводных штекеров
комбинации приборов"
Спидометр имеет два счетчика пройденного пути: один итоговый, а второй
«суточный».
Показания суточного счетчика можно устанавливать на ноль кнопкой, расположенной
на
самой комбинации приборов. Сбрасывать показания суточного счетчика можно только
на стоящем автомобиле.
На части выпускаемых автомобилей может быть установлена электронная комбинация
приборов. Она содержит те же приборы и контрольные лампы, что и обычная
комбинация
приборов. Проверить комбинацию приборов можно только на стенде в
специализированной мастерской. Комбинация приборов неремонтопригодна.
Блок индикации бортовой системы контроля. Блок содержит электронную схему
управления со звуковым сигнализатором и 10 светодиодных сигнализаторов:
недостаточного уровня масла, недостаточного уровня охлаждающей жидкости,
недостаточного уровня омывающей жидкости, неисправных ламп наружного освещения,
непристегнутых ремней безопасности, износа тормозных колодок передних тормозов и
четыре сигнализатора незакрытых дверей. Адреса штекеров блока даны в таблице
"Адреса выводных штекеров блока индикации бортовой системы контроля" Порядок
условной нумерации штекеров блока аналогичен порядку нумерации штекеров в
колодках
комбинации приборов (см. рис. Схема соединений комбинации приборов (вид с
обратной
стороны)).

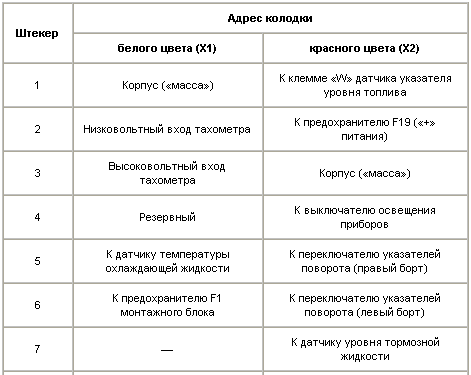

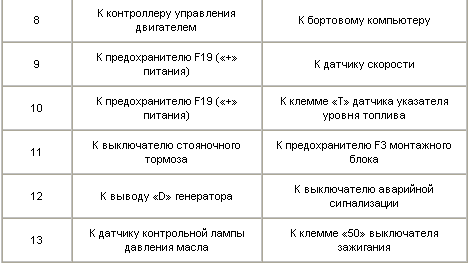

Адреса выводных штекеров комбинации приборов
Адреса выводных штекеров комбинации приборов

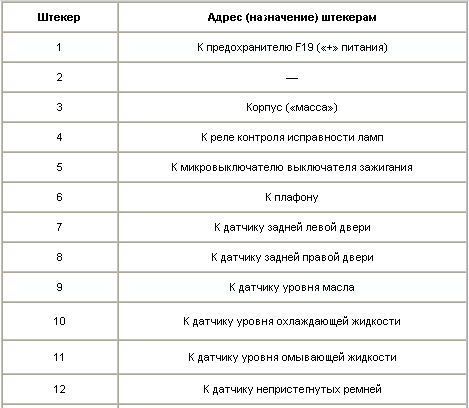

Адреса выводных штекеров блока индикации бортовой системы контроля
Адреса выводных штекеров блока индикации бортовой системы контроля
* На автомобилях с правым расположением рулевого управления штекер 2
соединяется
с «массой».
