Регулировка света фарВАЗ 2109 / Техническое обслуживание автомобиля / Регулировка света фар
ОБЩИЕ СВЕДЕНИЯ
Перед регулировкой света фар установите автомобиль на ровную горизонтальную
поверхность. Предварительно проверьте и при необходимости доведите до нормы
давление в шинах. Проверку и регулировку света фар проводите на снаряженном
автомобиле: с полностью заправленным топливным баком, комплектом инструмента и
запасным колесом.
ПОРЯДОК ВЫПОЛНЕНИЯ

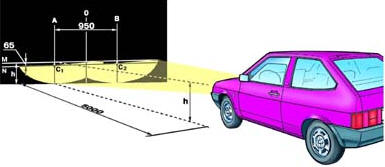

1. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на
расстоянии 5 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на
стене
экран, как показано на рисунке. Замерьте расстояние от центра фар до пола. Это
будет
расстояние h на экране. Продольная плоскость симметрии автомобиля должна
проходить по линии 0 на экране.
2. Поверните ручку гидрокорректора фар в положение “водитель и передний пассажир” и включите ближний свет.
3. Регулируйте направление светового пятна отдельно для каждой фары. Во время регулировки закройте вторую фару непрозрачной материей.
4. Отрегулируйте винтами 1 (в горизонтальной
плоскости) и 2 ( в вертикальной плоскости)
положение светового пятна для каждой фары,
если расположение световых пятен на экране
не соответствует рисунку.
5. Свет фар считается
отрегулированным, если верхняя
граница левых частей световых
пятен совпадает с линией N, а
вертикальные линии А и В проходят
через точки С1 и С2 пересечения
горизонтальных и наклонных
участков световых пятен.
