Подкапотное пространствоВАЗ 2109 / Описание автомобиля / Подкапотное пространство

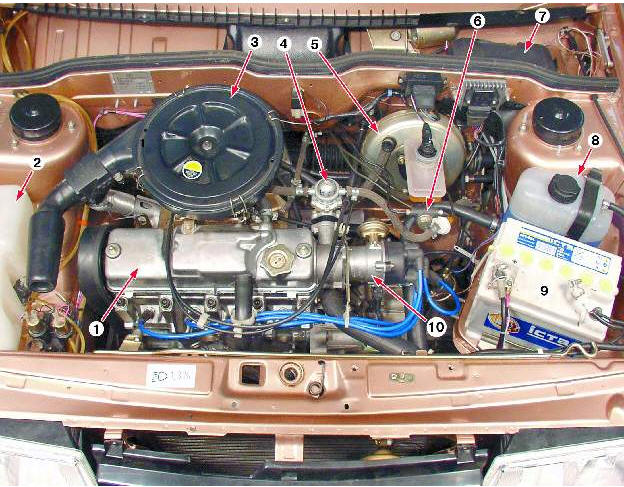

Рис. 1–2. Подкапотное пространство ВАЗ–2109 (вид сверху):
1 – двигатель
2 – бачок омывателя
3 – воздушный фильтр
4 – топливный насос
5 – вакуумный усилитель
6 – главный цилиндр тормоза
7 – блок реле и предохранителей
8 – расширительный бачок
9 – аккумуляторная батарея
10 – распределитель зажигания

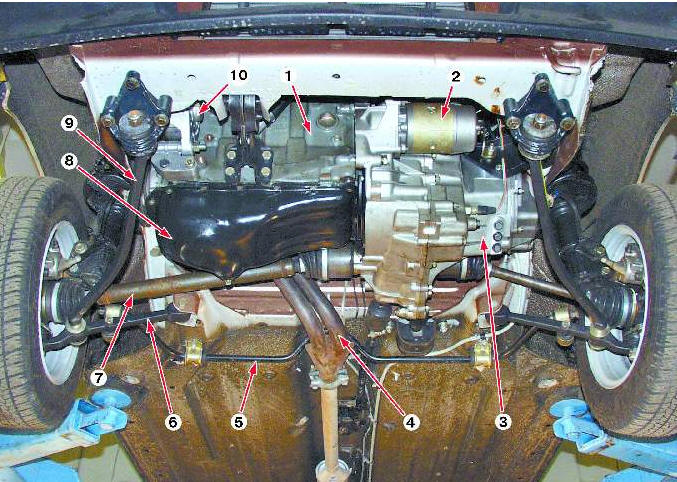

Рис. 1–3. Подкапотное пространство ВАЗ–2109 (вид снизу):
1 – двигатель
2 – стартер
3 – коробка передач
4 – приемная труба глушителя
5 – стабилизатор
6 – рычаг передней подвески
7 – привод передних колес
8 – масляный картер двигателя
9 – растяжка
10 – генератор
