Система охлаждения - Замена радиатораОКА / Двигатель и его системы / Система охлаждения - Замена радиатора

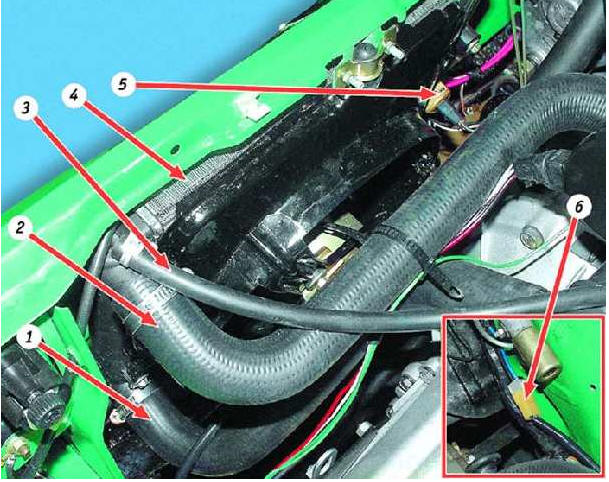

Установка радиатора на автомобиле:
1 - отводящий шланг радиатора
2 - подводящий шланг радиатора
3 - пароотводящий шланг
4 - радиатор
5 - датчик включения электродвигателя вентилятора
6 - соединительная колодка проводов электродвигателя вентилятора
ОБЩИЕ СВЕДЕНИЯ
Вам потребуются
ключи "на 8", "на 10"
отвертка
Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи.
Слейте охлаждающую жидкость.
Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него.
В мастерской, оснащенной специальным оборудованием, радиатор можно проверить и
отремонтировать.
Для проверки герметичности заглушите патрубки радиатора и опустите в ванну с
водой,
подведя к нему воздух под давлением 0,2 МПа (2 кгс/см2). В течение 30 с из
радиатора не
должны появляться пузырьки воздуха.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разъедините колодку с проводами вентилятора и жгута проводов.
2. Отсоедините два провода
от датчика включения
электродвигателя
вентилятора.
3. Ослабив затяжку
хомутов, отсоедините от
радиатора пароотводящий
шланг...
4. ...подводящий шланг и...
5. ...отводящий шланг.
6. Отверните две гайки
верхнего крепления кожуха,
снимите крепежную скобу и
демонтируйте вверх
радиатор с кожухом
вентилятора с автомобиля.
7. Отверните три болта и
гайку крепления кожуха
вентилятора к радиатору и
снимите кожух с радиатора.
8. Снимите с радиатора две
подушки нижнего крепления.
Замените порванные или
потерявшие упругость
подушки.
9. Установите на новый
радиатор кожух
вентилятора и подушки
нижнего крепления. При
установке радиатора на
автомобиль сначала
вставьте его подушками в
отверстия на кронштейнах.
Подсоедините к радиатору
шланги и провода.
10. При подсоединении проводов к датчику включения электродвигателя вентилятора сначала вставьте в корпус 1 защитные резинки 2, а затем наконечники 3 проводов (порядок подсоединения проводов не имеет значения). Залейте охлаждающую жидкость.
