СМАЗОЧНЫЙ ШПРИЦКамаз / ПРИЛОЖЕНИЯ / СМАЗОЧНЫЙ ШПРИЦ
Смазочный шприц предназначен для
смазывания
узлов автомобиля, снабженных
пресс-масленками
Для использования шприца надо ввести шток в
прорезь поршня 8 (рис. 362)

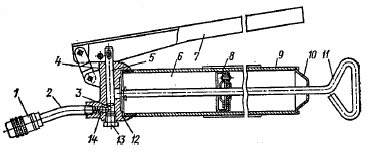

Рис. 362. Смазочный шприц:
1 - наконечник; 2 - трубка; 3 - полость цилиндра плунжера, 4 - корпус; 5 - плунжер; 6 - полость цилиндра шприца; 7 - рычаг; 8 - поршень; 9 - цилиндр шприца; 10 - крышка; 11 - шток поршня; 12 - прокладка; 13 - пробка; 14 - шариковый клапан
и повернуть рукоятку
против часовой стрелки. Затем нужно
надеть наконеч-
ник 1 шприца на масленку и нажать рукой
на рукоятку
штока поршня. При этом смазочный материал из
полости 6 цилиндра шприца через клапан 14 будет
поступать по трубке к
наконечнику 1. При качании
рычага 7 плунжер 5 движется возвратно-поступательно.
Во время движения плунжера вверх
смазочный
материал заполняет полость 3 цилиндра плунжера.
При движении плунжера вниз под давлением,
создаваемым
плунжером, открывается шариковый клапан
14, и смазочный материал поступает к
наконеч-
нику 1. В шприце создается давление 34,323 кПа (350
кгс/см2), при котором смазочный материал проходит
во все узлы. Вместимость шприца 340
см3 смазо
чного материала.
Шприц необходимо заправлять следующим образом:
— вывернуть цилиндр 9 шприца
из корпуса 4;переместить
поршень 8 за рукоятку штока на 1/3 хода
внутрь цилиндра 9;
— наполнить деревянной лопаткой цилиндр шприца
смазочным материалом, затем
переместить поршень
еще на 1/3 хода и снова заполнить цилиндр;
третий раз переместить поршень до крышки
10 и
заполнить цилиндр смазочным материалом. Во время
заполнения шприца следить, чтобы в цилиндре
не оставался воздух.
