Гидронатяжитель цепи привода распределительных валов - Сборка и установкаВолга / Двигатель модели 4062 / Гидронатяжитель цепи привода распределительных валов - Сборка и установка
ОБЩИЕ СВЕДЕНИЯ
Перед сборкой смазать плунжер и внутреннюю поверхность корпуса моторным маслом.

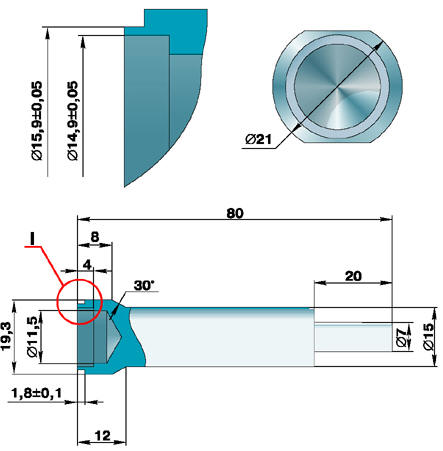

Для сборки гидронатяжителя рекомендуется изготовить оправку, размеры которой
показаны на рисунке:
«Зарядка» гидронатяжителя с помощью кольца
1 – кольцо, согнутое из полоски металла;
2 – плунжер;
3 – стопорное кольцо;
4 – корпус гидронатяжителя
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Зажать вертикально оправку в тисках.
2. Установить на оправку корпус гидронатяжителя.
3. Вставить в корпус плунжер до упора стопорного кольца плунжера в оправку.
4. Вставить в плунжер пружину и заполнить натяжитель моторным маслом. Сжимая
пружину, завернуть резьбовую пробку. При этом стопорное кольцо плунжера должно
войти в проточку на корпусе и удерживать плунжер от перемещения, т.е. натяжитель
будет заряжен.
5. Снять гидронатяжитель с оправки. Не нажимать на плунжер, так как при этом
стопорное кольцо плунжера выйдет из проточки на корпусе и плунжер выйдет из
корпуса, т.е. гидронатяжитель будет разряжен.
6. Если нет оправки для сборки гидронатяжителя или нет возможности ее
изготовить,
можно собрать натяжитель следующим образом: согнуть кольцо из полоски металла
толщиной 1,0 мм и высотой около 15 мм. Для этого можно использовать кусок ленты
от старого ленточного хомута; вставить плунжер в корпус гидронатяжителя так,
чтобы стопорное кольцо на плунжере встало напротив проточки в корпусе; положить
согнутое кольцо на стол. Установить на него корпус с плунжером так, чтобы кольцо
вошло между корпусом и плунжером до упора в стопорное кольцо; вставить в
плунжер отвертку и легким ударом молотка по отвертке передвинуть плунжер вниз.
При этом стопорное кольцо переместится на больший диаметр проточки на плунжере и
войдет в проточку на корпусе, удерживая плунжер в заряженном состоянии; вставить
в плунжер пружину. Заполнить натяжитель моторным маслом и завернуть пробку,
преодолевая усилие пружины; вынуть изготовленное кольцо. Не нажимать на плунжер,
чтобы не разрядить гидронатяжитель.
7. Смазать моторным маслом канал для гидронатяжителя в головке блока и
установить туда гидронатяжитель до упора в башмак натяжителя. На
гидронатяжитель не нажимать, чтобы не разрядить его.
8. Установить в крышку 2 резиновую шумоизоляционную прокладку. Установить крышку 2 с прокладкой на головку блока, завернуть болты 1. Отвернуть пробку 3 и через отверстие под пробкой нажать подходящим стержнем на гидронатяжитель, переместив его до упора, и затем отпустить. Гидронатяжитель разрядится, его корпус под действием пружины упрется в крышку 2 и цепь будет натянута. Завернуть пробку 3 в крышку 2. 9. Таким же образом снимают и устанавливают гидронатяжитель нижней цепи.
