Неисправности электрооборудованияВАЗ 2109 / Неисправности в пути / Неисправности электрооборудования
Чаще всего при повседневной эксплуатации автомобиля встречаются неисправности
электрооборудования. По объективным причинам ремонт электрооборудования должны
проводить квалифицированные специалисты автосервиса.
Предупреждение
Неисправность электрооборудования (короткое замыкание) может привести к
возгоранию электропроводки и пожару.
Если перегорел предохранитель — замените его, повторное перегорание того же
предохранителя служит сигналом для немедленного обращения на автосервис.
Предупреждение
Категорически запрещается заменять перегоревший предохранитель другим, с
большим “номиналом”, или “жучком”.
Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования
вашего автомобиля.
Если неисправность электрооборудования возникнет раньше, чем вы успеете купить
электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам
поможет данный раздел.

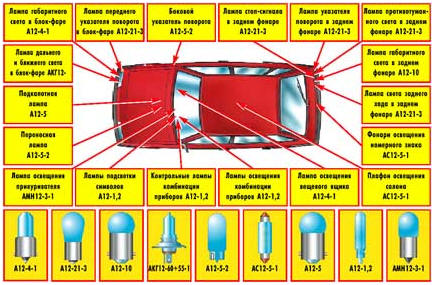

Типы и расположение ламп
Монтажные блоки
На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый
17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение
предохранителей нового типа: ножевых вместо цилиндрических и новых компактных
реле.

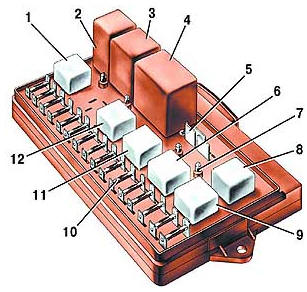

Монтажный блок типа 17.3722:
1. Реле включения очистителей фар (К6).
2. Реле времени омывателя заднего стекла (К1).
3. Реле-прерыватель указателей поворота и аварийной сигнализации (К2).
4. Реле очистителя ветрового стекла (К3).
5. Контактные перемычки на месте реле контроля исправности ламп.
6. Реле включения обогрева заднего стекла (К10).
7. Запасный предохранитель.
8. Реле включения дальнего света фар (К5).
9. Реле включения ближнего света фар (К11).
10. Предохранитель.
11. Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9).
12. Реле включения звукового сигнала (К8).

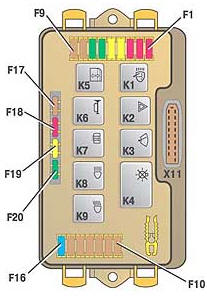

Монтажный блок типа 2114–3722010–60:
K1. Реле включения очистителей фар.
K2. Реле-прерыватель указателей поворота и аварийной сигнализации.
K3. Реле очистителя ветрового стекла.
K4. Реле контроля исправности ламп.
K5. Реле включения стеклоподъемников.
K6. Реле включения звуковых сигналов.
K7. Реле включения обогрева заднего стекла.
K8. Реле включения дальнего света фар.
K9. Реле включения ближнего света фар.
F1–F16. Плавкие предохранители.
F17–F20. Запасные предохранители.

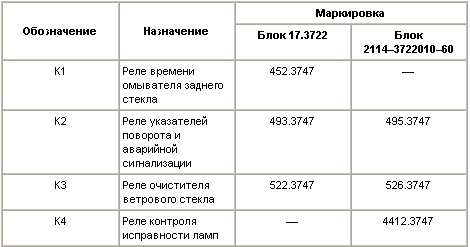

Специализированные реле
Специализированные реле
Электросхемы
Для проведения ремонтных работ по предыдущим разделам можно воспользоваться
приведенными ниже поясняющими электросхемами.

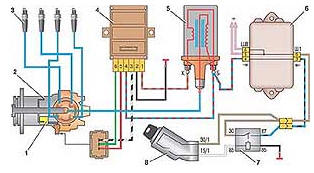

Схема бесконтактной системы зажигания:
1. Бесконтактный датчик.
2. Датчик-распределитель зажигания.
3. Свечи зажигания.
4. Коммутатор.
5. Катушка зажигания.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель зажигания.

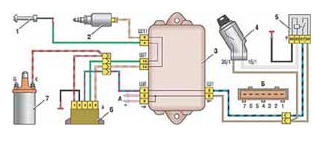

Система управления электромагнитным клапаном карбюратора:
1. Концевой выключатель карбюратора.
2. Электромагнитный клапан карбюратора.
3. Монтажный блок.
4. Выключатель зажигания.
5. Реле зажигания.
6. Блок управления.
7. Катушка зажигания.
А. К выводу “30” генератора.
Б. Нумерация штекеров в блоке управления.

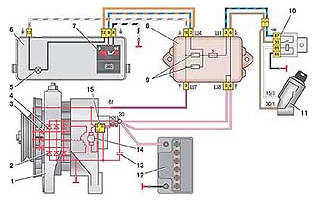

Схема соединений генератора:
1. Генератор.
2. Отрицательный вентиль.
3. Дополнительный диод.
4. Положительный вентиль.
5. Контрольная лампа разрядки аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Монтажный блок.
9. Дополнительные резисторы по 100 Ом, 2 Вт.
10. Реле зажигания.
11. Выключатель зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Регулятор напряжения.
Схема включения электродвигателя вентилятора системы охлаждения двигателя на
автомобилях с монтажным блоком типа 17.3722:
1. Электродвигатель вентилятора.
2. Датчик включения электродвигателя.
3. Монтажный блок.
4. Выключатель зажигания.
К9. Реле включения электродвигателя вентилятора.
А. К выводу “30” генератора.

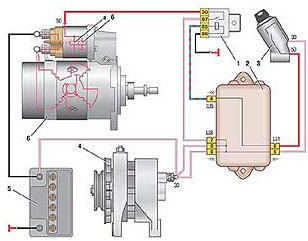

Схема соединений стартера:
1. Реле включения стартера.
2. Монтажный блок.
3. Выключатель зажигания.
4. Генератор.
5. Аккумуляторная батарея.
6. Стартер.
а. Втягивающая обмотка.
б. Удерживающая обмотка.
Схема включения электродвигателя вентилятора системы охлаждения двигателя на
автомобилях с монтажным блоком типа 2114–3722010–60:
1. Электродвигатель вентилятора.
2. Датчик 66.3710 включения электродвигателя.
3. Монтажный блок.
А. К выводу “30” генератора.
